FS

Geteilte entlastete einfach wirkende Patronendichtung

FS

Ideal für den Einbau in Pumpen und Rührwerke, aus denen die Welle nur schwer ausgebaut werden kann. Für normale Drücke, Temperaturen und Geschwindigkeiten ausgelegt. Da die Dichtung in zwei Hälften geliefert wird, die mit acht Schrauben montiert werden, ist der Einbau sehr einfach.
Die Dichtung wird außerhalb der Pumpe zusammengebaut, über die Welle auf den Pumpendeckel geschoben und dann mit den Stopfbuchsenschrauben befestigt. Wenn die Einstellschrauben angezogen werden, können die Clips entfernt werden. Huhnseal FS ist für Wellengrößen zwischen 40 und 200 mm erhältlich. Patent Nr. 5662340.

Die weltweit einfachste Installation einer geteilten Dichtung
Die beiden Hälften einfach über der Welle zusammenfügen und wie jede andere Patronendichtung an der Pumpe montieren.

Weltweit einzige geteilte Dichtung mit nur zwei Teilen
Kein Hantieren mit geläppten Flächen, da beide Dichtflächen sicher in den Patronenhälften gelagert sind. Die Dichtflächen können nicht verkanten, angeschlagen oder verkratzt werden.

Die einzige geteilte Dichtung, deren Laufrad eingestellt werden kann, ohne die Dichtung auszubauen
Dazu einfach Einstellclips montieren, die Einstellschrauben lösen und die Laufradposition einstellen, die Einstellschrauben erneut anziehen und die Clips entfernen.

Die einzige geteilte Dichtung, die vollständig im Werk zusammengebaut und druckgetestet werden kann
Die Unversehrtheit der Dichtung wird vor Auslieferung vollständig überprüft.

Wir stellen den Erfolg jeder Installation sicher
Kein Ausmessen, keine Unterlegscheiben, kein Spezialwerkzeug und kein Kleber erforderlich
Normale Einstellclips für Patronendichtungen sorgen für die richtige axiale und radiale Ausrichtung und machen die Installation noch einfacher.

FS

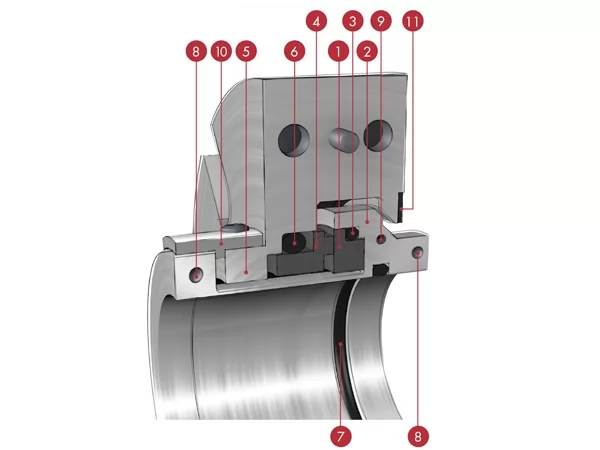

1 Rotierender Dichtring

2 Wellenhülse

3 Feststehender O-Ring

4 Stationärer gefederter Dichtring

5 Flansch

6 Sekundäre Dichtung

7 Statischer Wellen-O-Ring

8 Schraubenbohrungen

9 Bohrung für Führungsstift

10 Abstandsclip

11 Dichtscheibe für Pumpendeckel
